产品家族

产品名称

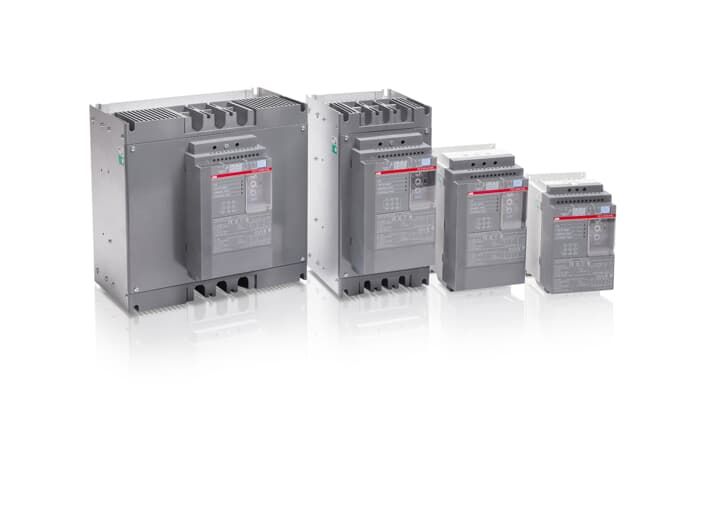

PSS105/181-500L

PSS系列具有内接和外接2种接线方式。 配有限流功能,可利用外部电流互感器激活。
没有此类产品
产品描述

概要信息

  • 产品型号:
    PSS105/181-500L
  • 产品ID:
    1SFA892009R1002
  • EAN:
    7320500206805
  • 目录说明:
    PSS105/181-500L SOFTSTARTER
  • 订货信息

    • 最小起订量:
      1 piece
    • 海关关税号:
      8503009999

    Popular Downloads

    尺寸

    • 产品净宽:
      181.000 mm
    • 产品净高:
      340.000 mm
    • 产品净深:
      265.000 mm
    • 产品净重:
      12.3 kg

    技术参数

    • 额定工作电压:
      Main Circuit 208 ... 500 V AC
    • 额定控制供电电压 (Us):
      220 ... 240 V AC
    • 额定控制电路电压 (Uc):
      DC Operation 24 V
    • 额定频率 (f):
      Control Supply 50/60 Hz
      Main Circuit 50/60 Hz
    • 额定工作功率- 同轴连接 (Pe):
      (500 V) 75 kW
      (400 V) 55 kW
      (230 V) 30 kW
    • 额定工作电流-同轴连接 (Ie):
      105 A
    • 额定工作功率 - 内三角连接:
      at 500 V 110 kW
      at 400 V 90 kW
      at 230 V 55 kW
    • 额定工作电流 - 内三角连接:
      181 A
    • 安全系数百分比:
      115 %
    • 过载保护:
      Recommended TA110DU 65 … 105
    • 集成电子过载:
      No
    • 可调节额定电机电流Ie:
      No %
    • 最大额定电流Ie时的启动容量:
      4xIe for 10s
    • 斜坡时间:
      During Stop 0 ... 30 second [unit of time]
      During Start 1 ... 30 second [unit of time]
    • 启动时初始电压:
      30 ... 70 %
    • 特殊降压斜坡:
      No %
    • 限流功能:
      1.5 … 4 xIe if current transformer is connected
    • 内三角连接开关:
      Yes
    • 运行信号继电器:
      No
    • 旁路信号继电器:
      Yes
    • 故障信号继电器:
      Yes, NO contact
    • 过载信号继电器:
      No
    • 完成启动斜坡信号指示(LED):
      Green
    • 准备开始/待机信号指示ON(LED):
      Green
    • 运行信号指示R(LED):
      Green
    • 故障信号指示(LED):
      Red
    • 对于7秒内50%时间关闭,50%时间开启,在3.5*Ie电流下,每小时启动次数:
      30
    • 通讯:
      No
    • 防护等级:
      acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
    • 端子类型:
      Main Circuit: Bars
    • 主电路连接容量:
      Hole Diameter 8.5 mm
      Width and Thickness 17.5x5 mm
    • 控制电路连接容量:
      Rigid 2.5 mm²
    • 供电电路连接容量:
      Rigid 2.5 mm²
    • 拧紧力矩:
      Control Circuit 0.5 N·m
      Supply Circuit 0.5 N·m
      Main Circuit 18 N·m
    • 产品系列:
      PSS105/181

    环境条件

    • 周围环境温度:
      Storage -40 ... +70 °C
      Operation -25 ... +60 °C
    • RoHS状态:
      Following EU Directive 2002/95/EC August 18, 2005 and amendment

    认证及声明(文件编码)

    包装信息

    • 1级包装宽度:
      235 mm
    • 1级包装长度:
      450 mm
    • 1级包装高度:
      315 mm
    • 1级包装 总重:
      11.6 kg
    • 1级包装 EAN:
      7320500206805
    • 1级包装单元:
      1 piece
    • 2级包装单元:
      1 piece

    分类

    • 对象分类代码:
      Q
    • ETIM 4:
      EC002572 - Electronic motor control and protection device
    • ETIM 5:
      EC002572 - Electronic motor control and protection device
    • UNSPSC:
      39121521
    详细描述:
    Softstarter PSS105/181-500L for max 500V main voltage and 220 - 240V 50/60Hz control supply voltage having a NO fault contact
