WP-R302C 彩屏无纸记录仪
WP-R302C 16路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
联系我们
产品描述
WP-R302C 16路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。
具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
功能特点
| •系统 | 1.采用最新大规模集成电路，国际名厂元器件精心设计。 |
| 2.高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号的检测、记录、显示和报警。 | |
| 3.5.6英寸320*234点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。 | |
| 4.全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可。 | |
| 5.新型开关电源，85VAC~265VAC范围内正常工作。 | |
| 6.集成硬件实时时钟，掉电情况下时钟也能准确运行。 | |
| 7.提供变送器+24VDC隔离配电。 | |
| 8.全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。 | |
| 9.大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据。 | |
| 10.12路继电器报警输出。 | |
| •信号 | 1.可输入各种标准信号：标准电流、标准电压、频率、毫伏、热电阻、热电偶。 |
| 2.信号全量程精度±0.5%。 | |
| 3.通道间采用光电器件，完全隔离。 | |
| 4.提供标准4~20mA变送输出。 | |
| •软件 | 1.软件密码锁保证用户组态安全。 |
| 2.中文菜单组态，可自由组态并显示工程位号、工程单位。 | |
| 3.工程量显示数值达到4位半，显示范围：-9999~19999，还支持真空度运算及科学计数法显示。 | |
| 4.同时指示各路通道的下下限、下限、上限、上上限报警，可以记录并显示最近的15条报警信息。 | |
| 5.每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式。 | |
| 6.多达4组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。 | |
| 7.曲线显示模式可选择横向曲线或纵向曲线。 | |
| 8.提供4组曲线组合，每组可自由选择通道、自由选择曲线颜色。 | |
| 9.内置GB2312二级汉字字库（6500个汉字）。 | |
| 10.功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。 | |
| •通讯 | 1.标准串行通讯接口：RS485和RS232C。 |
| 2.支持标准的Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的上位机管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无需专用驱动。 | |
| 3.使用USB2.0接口转存和备份历史数据，最大支持2GB优盘。 | |
| 4.支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。 | |
| 5.外接微型打印机，可手动打印数据、曲线，定时自动打印实时数据，满足用户现场打印的需要。 | |
| •显示 |
• 构造
安装方式：嵌入式仪表板安装（垂直仪表盘），允许向后最大倾斜30度安装，左右水平。
仪表板厚度：2~26mm
外型尺寸：144(W)*144(H)*220(D)mm
重量：4kg
•输入部分
输入点数：1~12通道，16通道
测量周期：1秒
输入种类：
•显示部分
显示器：5.6英寸TFT彩色LCD(320*234点)
显示组：显示组数：4组
每组可设置的通道数：4通道
显示色彩：256色
通道位号：5个汉字或10个字母（数字）
通道单位：3个汉字或7个字母（数字）
状态显示：显示画面名称，板卡状态，报警状态，USB设备标志，循环显示标志
显示画面：测量数据显示（总览、数字显示、棒图显示、曲线显示），历史曲线显示，信息显示（报警信息、累积报表），功能画面（数据备份、打印）
总览显示：显示所有的测量通道的数据和报警状态
更新率：1秒
曲线显示：可以纵向、横向选择
历史曲线：可再现内存中存储的数据
可放大1/2/4/8/16/32倍
报警信息：总共记录显示15条记录
•温压补偿功能
测量装置： 孔板，涡街（电流型），涡街（频率型）
测量介质： 蒸汽，水，一般气体
蒸汽温度： 0～600℃
蒸汽压力： 0.1～22MPa
蒸汽状态： 自动判断饱和蒸汽和过热蒸汽
水温度： 0～150℃
水压力： 0.6MPa、1.6MPa
气体压缩系数： 空气、氧气、氮气可自动查询，一般气体可设置常数。
涡街系数： 0.00000～999,999
•存储功能
外部存储
媒体： 优盘
格式： FAT32
方式： 文件记录
容量： 最大2G

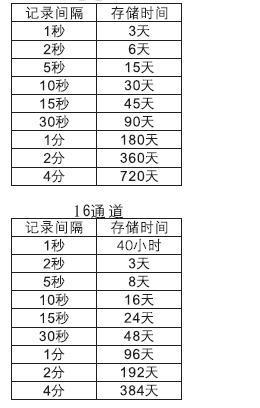

内部存储
媒体： 闪存
格式： 二进制保存
方式： 连续记录
容量： 1~12通道
•报警功能
设置数： 每通道最多可设置4个报警。
报警种类： 上上限报警、上限报警、下限报警、 下下限报警
延迟报警： 可在参数设置中进行设置，所有报警使用同一设置。
设置范围： 0～10秒。
显示： 发生报警时，测量数据显示画面都有报警状态显示。
•关于时钟
时钟： 硬件时钟，掉电保持运行。
运行范围： 2001年～2099年
时钟精度： ±10ppm(0 ～50℃)，不包括打开电源时所导 致的延迟误差(1秒以下)。
•电源部分
额定电压： 220VAC
使用电源电压范围：
85VAC～265VAC
额定频率： 50Hz
启动电流： 最大7.5A
功耗： 最大30W（包含选配功能）
正常运行条件
电源电压： 220VAC
电源频率： 50Hz
环境温度： 0～50℃
环境湿度： 0%～85%（不结露）
预热时间： 接通电源后30分钟
安装位置： 室内
•附加规格
•报警输出继电器
输出点数：
1~12通道：0~12点
13~16通道：0~8点
触点类型：常开触点
触点容量：3A/250VAC
•通信功能
媒体： RS-232或RS-485
协议： Modbus-RTU（从机）协议
通信速率： 1200/2400/4800/9600/19200/38400/57600
•打印功能
打印机： 面板式微型打印机
打印内容： 实时数据、历史数据、累积报表
打印方式： 手工打印、定时打印
•模拟输出
信号类型： 4～20mA
输出通道数： 0～4通道可选。
输出方式： 测量通道的变送输出。
最大负载： 750Ω
•24VDC变送器电源输出
输出点数： 4回路
输出电压： 24VDC
额定输出电流： 65mADC(过电流保护动作电流:约90mA)
•频率输入电源输出
输出电压： 12VDC，24VDC
输出点数： 与选配的频率输入数相同。
最大输出电流： 30mADC
•USB接口
USB接口规格： 符合Rev2.0标准，主机功能
接口数： 1个（前面）
可连接的设备： USB存储器（优盘）
•累积/报表功能
累积点数： 与输入通道数相同，每个输入通道均可累积
累积范围： 0～999,999,999
报表种类： 时报、8小时班报、12小时班报、日报+月报
| 报表长度： | 报表类型 | 时间长度 |
| 时报 | 16天 | |
| 8小时班报 | 128天 | |
| 12小时班报 | 192天 | |
| 日报+月报 | 1年 |
