余热回收控制系统解决方案
发布时间:
2019-04-12 14:18
系统简介
现代工业生产过程中,普遍存在着热量利用率低下,排放烟气温度过高,热量浪费等问题。余热回收锅炉即是将工业设备所排放的高温烟气经过换热器加热,生成热水或者水蒸汽,从而达到利用余热、节约能源的目的。我公司根据余热回收设备的特点,结合多年的控制经验,基于ABB AC500系列PLC开发了本套控制系统。
控制功能
◆ 大汽包和小汽包的液位采用三冲量调节的控制方式进行控制,以保证液位的真实准确;

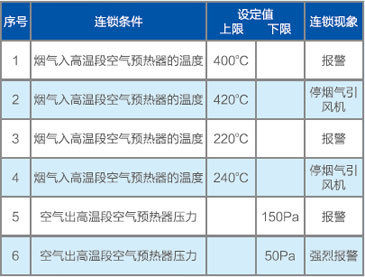

◆ 大汽包的排气压力,均与排空阀联锁,以保护设备的正常、安全生产;
◆ 实现低液位时自动进水,高液位时自动关阀的功能;
◆ 对生产过程中产生的烟气采用分程控制的方式进行控制和对比分析;
◆ 上位机对各个重要测量值的数据实时记录,并对产量(生成的水蒸气)进行累积,以便和进入的软化水进行对比,提高生产效率。
系统结构

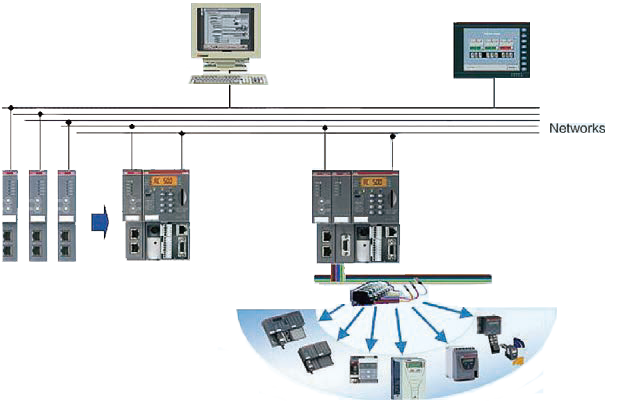

◆ 控制系统: 由PLC,变频器等组成;
◆ 人机界面∶ ABB触摸屏或者工控机。
系统特点
◆ 系统实时显示温度、压力、流量等参数信息,并对部分监视点进行报警和记录,方便客户查询数据,以提高企业效益,同时提高能源利用率;
◆ 现场大小汽包液位均采用三冲量调节的计算算法,使得液位准确,以便最后得出的气体产量更加接近真实;
◆ 运用数据库管理系统,保存时间长,调用简便;
◆ 该系统ABB PLC与仪表,变频器及上位机设备均采用总线方式通讯,使系统对整个现场设备有着很高的控制效果,并节约成本;
◆ 系统操作简便,整个系统的安全性较高,采用了多重保护和联锁。
操作界面
