V、VR系列三阀组—仪表阀组不锈钢

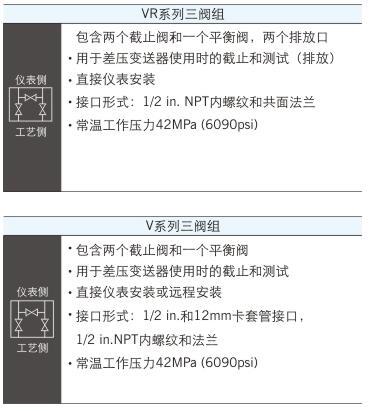

V系列系列为通用阀组，VR系列为兼容罗斯蒙特变送器的阀组。阀组常温工作压力42MPa。最低工作温度-53℃，最高工作温度537℃。

V、VR系列三阀组—仪表阀组不锈钢

　　通过阀组的流量，由一系列针形阀门加以控制，每一阀门的具体功能(切断、排放或者平衡压力)视其在阀组上的位置而定。

　　仪表阀组的阀门有大小两种规格，小阀门适用于通径为Φ3.2的阀口，大阀门适用于通径为Φ4.0的阀口。所有阀门均采用无旋转不锈钢球作为密封元件。阀门在最大开启位置可实现背密封。

　　阀杆填料的压紧程度可直接在外部加以调整。PTFE是标准配置填料，柔性石墨填料供高温场合使用。

　　结构材料

　　·阀组结构为全316不锈钢，高强度，高耐腐蚀

　　·可根据用户要求的材料订制

　　·设计安全系数为4:1

　　阀组结构完整性

　　·阀体采用一体式结构，整体强度高

　　·装有安全止动销，以防止阀盖因误操作或振动而脱落

　　密封性

　　·阀盖对阀体采用金属对金属硬密封的形式

　　·标准阀杆密封填料为PTFE(高温用途时为柔性石墨)

　　·阀门统一采用无旋转球面金属密封形式

　　内部光洁度

　　·内表面电化学去毛刺处理

　　阀组连接件的接口形式

　　·12mm卡套管接口

　　·1/2 in.卡套管接口

　　·1/2 in. NPT螺纹

　　·法兰

　　安装

　　·可直接仪表安装，或使用NPT螺纹接头和卡套管接头进行远程安装

　　·标准法兰密封件是碳氟化物FKM O形圈

　　·带法兰阀组包含法兰螺栓和法兰密封件

　　测试

　　每套阀组出厂前通过7 MPa氮气压力测试，壳体及各阀座在1min内无气泡产生。
